3.4 Association entre classes

    précédent     suivant

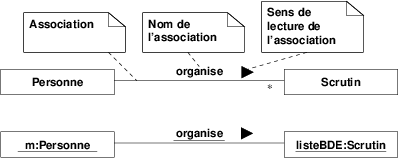

L’extrait de diagramme de classes montre une association entre les classes Personne et Scrutin. Cette association matérialise le fait qu’un participant peut organiser un ou plusieurs scrutins. L’association est bidirectionnelle. Elle matérialise le fait qu’un scrutin est organisé par un participant et un seul.

L’instanciation de ce diagramme de classe donne le diagramme d’objets en dessous sur le schéma. Dans ce diagramme d’objets, l’objet référencé par m de la classe Personne organise le scrutin référencé par listeBDE.

Christian Bac, Denis Conan, Télécom SudParis, CSC 4002, Octobre 2015
